MXL橡膠單面齒同步帶設計參數：
齒形為英制梯形齒，又名方型齒，屬于最輕型傳動設計。

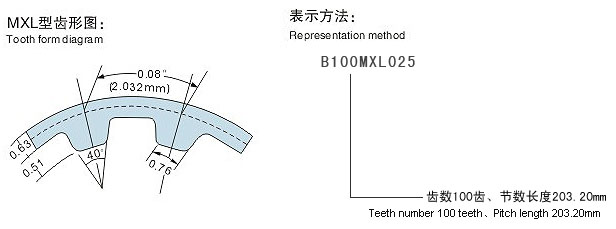

標準設計參考值：節距:2.032mm；齒高：0.51mm；帶厚：1.14；角度：40度；
MXL橡膠單面齒同步帶設計要點：?
1、梯形齒形式。?
2、彈性支持和牙齒結合耐用性和重量輕。
3、尼龍面臨保護和加強了牙齒表面。
4、提供玻璃鋼線長度的穩定性和靈活性。
MXL橡膠單面齒同步帶優勢：
1、輸功率達0.8千瓦，轉速高達20000的速度。
2、MXL皮帶允許使用小滑輪直徑（從6毫米直徑）。
3、最大數量的網狀牙齒。
4、高度的步進馬達使用。
5、精確的定位。
6、非常穩定。
MXL橡膠單面齒同步帶識別：
三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。
規格 | 節徑 | 齒數 | 規格 | 節徑 | 齒數 |
50MXL | 101.60 | 50 | 150 MXL | 304.80 | 150 |
53MXL | 107.70 | 53 | 151MXL | 306.83 | 151 |
54MXL | 109.73 | 54 | 153 MXL | 310.90 | 153 |
55MXL | 111.76 | 55 | 155MXL | 314.96 | 155 |
56MXL | 113.79 | 56 | 158 MXL | 321.06 | 158 |
58MXL | 117.86 | 58 | 160MXL | 325.12 | 160 |
59MXL | 119.89 | 59 | 161MXL | 327.15 | 161 |
60MXL | 121.92 | 60 | 165MXL | 335.28 | 165 |
63MXL | 128.02 | 63 | 170MXL | 345.44 | 170 |
65MXL | 132.08 | 65 | 175MXL | 355.60 | 175 |
66MXL | 134.11 | 66 | 180MXL | 365.76 | 180 |
68MXL | 138.18 | 68 | 190MXL | 386.08 | 190 |
70MXL | 142.24 | 70 | 194MXL | 394.21 | 194 |
71MXL | 144.27 | 71 | 200MXL | 406.40 | 200 |
72MXL | 146.30 | 72 | 210MXL | 426.72 | 210 |
73 MXL | 148.34 | 73 | 212 MXL | 430.78 | 212 |
75MXL | 152.40 | 75 | 224MXL | 445.01 | 224 |
76MXL | 154.43 | 76 | 224 MXL | 455.17 | 224 |
77 MXL | 156.46 | 77 | 225 MXL | 457.20 | 225 |
79MXL | 160.53 | 79 | 232MXL | 471.42 | 232 |
80MXL | 162.56 | 80 | 236 MXL | 479.55 | 236 |
82MXL | 166.62 | 82 | 240MXL | 487.68 | 240 |
83MXL | 168.66 | 83 | 248MXL | 503.94 | 248 |
85MXL | 172.72 | 85 | 250 MXL | 508.00 | 250 |
87MXL | 176.78 | 87 | 256 MXL | 520.19 | 256 |
88MXL | 178.82 | 88 | 260 MXL | 528.32 | 260 |
90MXL | 182.88 | 90 | 265 MXL | 538.48 | 265 |
92MXL | 186.94 | 92 | 276 MXL | 560.83 | 276 |
93MXL | 188.98 | 93 | 280 MXL | 568.96 | 280 |
94MXL | 191.01 | 94 | 285 MXL | 579.12 | 285 |
95MXL | 193.04 | 95 | 290 MXL | 589.28 | 290 |
96MXL | 195.07 | 96 | 295 MXL | 599.44 | 295 |
97MXL | 197.10 | 97 | 300MXL | 609.60 | 300 |
98MXL | 199.14 | 98 | 305MXL | 619.76 | 305 |
100MXL | 203.30 | 100 | 312MXL | 633.98 | 312 |
102MXL | 207.26 | 102 | 318MXL | 646.18 | 318 |
103MXL | 209.30 | 103 | 320MXL | 650.24 | 320 |
104 MXL | 211.33 | 104 | 323MXL | 656.34 | 323 |
105MXL | 213.36 | 105 | 324MXL | 658.37 | 324 |
106MXL | 215.39 | 106 | 328MXL | 666.50 | 328 |
110MXL | 223.52 | 110 | 333MXL | 676.66 | 333 |
112MXL | 227.58 | 112 | 336MXL | 682.75 | 336 |
114MXL | 231.65 | 114 | 350 MXL | 711.20 | 350 |
115MXL | 233.68 | 115 | 362 MXL | 735.58 | 362 |
118MXL | 239.78 | 118 | 365MXL | 741.68 | 365 |
120MXL | 243.84 | 120 | 378MXL | 768.10 | 378 |
122 MXL | 247.90 | 122 | 400MXL | 812.80 | 400 |
123MXL | 249.94 | 123 | 453MXL | 920.50 | 453 |
125 MXL | 254.00 | 125 | 473MXL | 961.14 | 473 |
126 MXL | 256.03 | 126 | 504MXL | 1024.13 | 504 |
128 MXL | 260.10 | 128 | 522MXL | 1060.70 | 522 |
130MXL | 264.16 | 130 | 570MXL | 1158.24 | 570 |
131MXL | 266.19 | 131 | 600MXL | 1219.20 | 600 |
132MXL | 268.22 | 132 | 648MXL | 1316.74 | 648 |
140MXL | 284.48 | 140 | 760MXL | 1544.32 | 760 |
144MXL | 292.61 | 144 | 1012MXL | 2056.38 | 1012 |
147 MXL | 298.70 | 147 | 1060 MXL | 2153.92 | 1060 |
148MXL | 300.74 | 148 | 1463MXL | 2972.82 | 1463 |
